必发bifa电容屏FPC绑定-标准确认

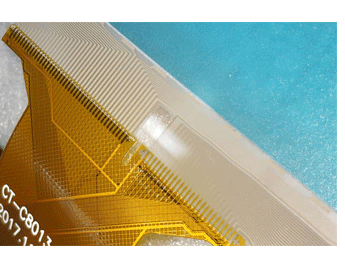

电容屏FPC绑定
电容屏FPC绑定，，，a.ACF必需5℃冷藏，，，压好后外观泛起显着压痕，，，b.触摸屏FPC成透明状。 。。触摸屏FPC拉力测试
a.将电容触摸屏牢靠在测试板上。 。。b.使拉力器偏向笔直向上，，，使用480g拉力12±2sc.使拉力器与LPC偕行偏向，，，使用1800g拉力12±2S
d.使拉力器在水平状态与测试板笔直90°偏向，，，使用140g拉力12±2Se.USB触摸屏毗连端子举行50次插拔测试
标准确认
a.触摸屏FPC无断裂、无松动OK。 。。b.触摸屏USB的毗连端子无松动、接触优异OK。 。。c.触摸屏USB线完全插接正常事情OK。 。。

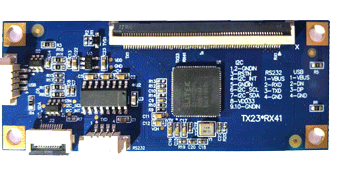

触摸屏控制器计划:ILI2511/2302/2510触摸屏控制器结构：宽: 26mm, 长: 50mm触摸屏控制器参数:输入电压 USB: 4.75V ~ 5.25V,常用 5V；；；；；；IIC :VDD 2.7~3.3V
常用 3.3V,VDDIO=VDD 事情温度规模 -20 ~ 20℃贮存温度规模 -20 ~ 20℃ 最大坐标规模 16384 X 9600极限电气参数： Table 0- 1: 绝对最大额定值参数符号最小值最大值
单位 USB 5V 电源输入 VBUS -0.3 6.0 V VDD电源输入 VDD -0.3 3.6 V VDD3D电源输入 VDD3D -0.3 3.6V VDD3A 电源输入 VDD3A -0.3 3.6 V
