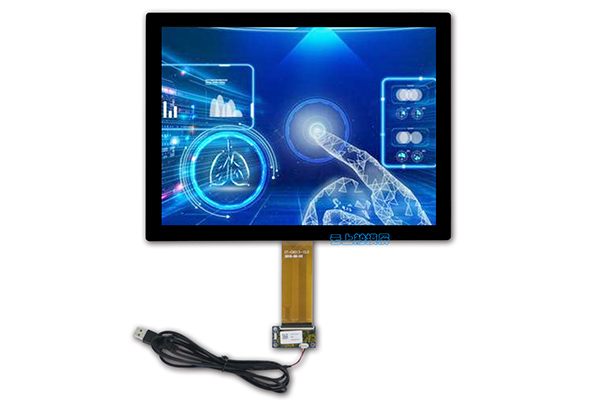

大尺寸电容屏的基本结构是：基板为一个单层有机玻璃，，，，，在有机玻璃的內外表层各自匀称的锻上一层全透明导电性薄膜，，，，，各自在外面表层的全透明导电性薄膜的四个角上锥上一个狭长电级。。大尺寸电容屏能够浅易地当做是由四层复合型屏组成的led透明屏：最表层是玻璃防护层，，，，，然后是导电性层，，，，，第三层不是导电性的玻璃屏，，，，，最内的第四层也是导电性层。。最内导电性层是屏障掉层，，，，，具有屏障掉內部电气装备信号的功效，，，，，正中心的导电性层是所有触摸显示屏的主要一部分，，，，，四个角或四条旁边有连忙的导线，，，，，肩负触摸点部位的磨练。。

　　在其中最上边的笼罩层是钢化玻璃或是聚对苯二甲酸乙二醇酯（PET）。。PET的优点取决于触摸屏能够包管更薄,另一方面也比现在的塑胶和玻璃钢材质更为划算。。绝缘层是玻璃(0.4～1毫米)、有机薄膜(10～100um)、黏合剂、空气。。在其中最主要的一层是氧化铟锡（ITO）层，，，，，ITO的典范性薄厚50～100nm,其方块电阻或许100～300欧姆领域。。ITO的加工工艺三维结构对电容式触摸屏的影响很大，，，，，它连忙关联到触摸屏的两个要害电容器主要参数:磁感应电容器(手指与顶层ITO)和寄生电容(上下一层ITO中心,下一层ITO与讲显着示屏中心)。。

　　其事情原理是：当手指触摸大尺寸电容屏时，，，，，在事人情接入高频信号，，，，，这时手指与触摸屏事人情爆发一个耦合电容，，，，，这等同于电导体，，，，，由于事情中外貌有高频信号，，，，，手指触摸时在触摸点抽走一个小电流量，，，，，这一小电流量各自从触摸屏的四个角上的电级倾轧，，，，，流过四个电级的电流量与手指到四角的直线距离成占比，，，，，控制板凭证对四个电流量占比的测算，，，，，就可以获得点接触平面坐标。。

　　上述所解说的就是大尺寸电容屏的基本结构，，，，，希望看完能够对您有所资助，，，，，若是您想要相识更多关于大尺寸电容屏的相关信息的话，，，，，接待在线咨询客服或是拨打本公司效劳热线（网站右上角）举行咨询，，，，，我们将竭诚为您提供知心的效劳！
